लास्ट-माईल डिलिव्हरी दरम्यान तापमान सहली वार्षिक शीत साखळीच्या नुकसानीच्या असमान वाटा साठी जबाबदार आहेत- बिघडलेल्या लसी, तडजोड केलेले जीवशास्त्र, नाकारलेले प्रीमियम सीफूड शिपमेंट. त्या साखळीच्या शेवटी उष्णतारोधक पिशवी हे सहसा अंतिम मूल्यमापन केले जाते आणि प्रथम अपयश प्रत्यक्षात येते.

वैद्यकीय लॉजिस्टिक्स, बायोफार्मा वितरण आणि प्रीमियम फूड डिलिव्हरी मधील सोर्सिंग व्यवस्थापक आणि उत्पादन संचालकांसाठी, अभियांत्रिकी प्रश्न हा सॉफ्ट कूलर पुरेसा दिसतो की नाही हा नाही - तो आहे की बांधकाम पद्धत वास्तविक हाताळणी आणि सभोवतालच्या परिस्थितीत 48 ते 72 तास नियंत्रित तापमान वातावरण ठेवण्यास सक्षम आहे का. उत्तर तीन गोष्टींवर अवलंबून आहे: शिवण कसे बांधले जातात, ते ओले झाल्यावर इन्सुलेशन काय करते आणि पेलोडच्या संपर्कात असलेली सामग्री अनुप्रयोगासाठी आवश्यक असलेल्या अनुपालन मानकांची पूर्तता करते की नाही. Medical courier delivering a temperature-sensitive payload using an RF welded medical-grade soft cooler backpack

स्टिच केलेले बांधकाम कोल्ड चेन आवश्यकतांशी संरचनात्मकदृष्ट्या विसंगत का आहे

कोल्ड चेन ऍप्लिकेशन्समध्ये स्टिच केलेल्या सॉफ्ट कूलरच्या समस्या ग्राहकांच्या अर्थाने कार्यक्षमतेतील अपयश नाहीत - एक उबदार पेय, वितळलेले बर्फ पॅक. ते स्ट्रक्चरल अयशस्वी मोड आहेत जे एकाच वेळी थर्मल अखंडता आणि जैविक सुरक्षितता या दोन्हीशी तडजोड करतात.

जलरोधक पडद्यामधून जाणारी प्रत्येक सुई छिद्र तयार करते. ठराविक शिवण प्रत्येक मीटर लांबीच्या सीममध्ये यापैकी शेकडो छिद्रे निर्माण करतो. सीम टेप स्थिर, कमी-तणाव परिस्थितीत या छिद्रांना पुरेशा प्रमाणात कव्हर करते. शीतसाखळीच्या वापरादरम्यान उद्भवणाऱ्या थर्मल सायकलिंग अंतर्गत - रेफ्रिजरेटेड स्टोरेज, सभोवतालचे लोडिंग वातावरण आणि वाहनांच्या मालवाहू क्षेत्रांमधील वारंवार संक्रमणे - टेप ॲडहेसिव्ह बॉन्ड्स अंतर्निहित TPU पेक्षा वेगळ्या दराने विस्तारतात आणि आकुंचन पावतात. कालांतराने, आणि बऱ्याचदा एकाच शिपमेंट लाइफसायकलमध्ये, बॉन्ड एज उचलतात आणि त्याखालील छिद्र सक्रिय गळतीचे मार्ग बनतात.

दोन परिणाम होतात आणि ते एकमेकांना एकत्र करतात.

पहिले थर्मल ब्रिजिंग आहे. तडजोड केलेल्या शिवणांमुळे थंड हवा बाहेर पडू शकते आणि सभोवतालची उष्णता शिवण रेषेत घुसू शकते—अचूक ठिकाणे जिथे संरचनात्मक कमजोरी आणि थर्मल भेद्यता एकरूप होतात. इन्सुलेशन खराब झाल्यामुळे बर्फ टिकवून ठेवण्याची वेळ कमी होत नाही तर कवच आता हर्मेटिकली सील केलेले नाही. नियंत्रित चाचणी परिस्थितीत 48-तास बर्फ राखण्यासाठी रेट केलेली बॅग वास्तविक लॉजिस्टिक हाताळणीत 20 तास वितरीत करू शकते.

दुसरा जैविक धोका आहे ज्याकडे कमी लक्ष दिले जाते परंतु वास्तविक अनुपालन धोका असतो. जेव्हा वितळलेले कंडेन्सेशन किंवा पेलोड ओलावा तडजोड केलेल्या सीममधून लाइनर आणि इन्सुलेशन फोममधील जागेत प्रवेश करते तेव्हा ते निचरा किंवा कोरडे होऊ शकत नाही. बंदिस्त, गडद, ओलसर वातावरणात लाइनर आणि फोम, साचा आणि बॅक्टेरियाची वाढ अंदाजानुसार होते. वैद्यकीय वाहतूक किंवा ताज्या अन्न रसदांमध्ये वापरल्या जाणाऱ्या पिशव्यांसाठी, हे अमूर्त दूषित होण्याचा धोका नाही—हे ऍप्लिकेशनला आवश्यक असलेल्या सॅनिटरी मानकांचे थेट उल्लंघन आहे आणि ज्या ब्रँडचे नाव उत्पादनावर आहे त्या ब्रँडवर येणारे दायित्व आहे.

हे बांधकाम पद्धतीचे संरचनात्मक परिणाम आहेत, गुणवत्ता नियंत्रण अपयश नाही. चांगल्या प्रकारे बनवलेल्या स्टिच केलेल्या कूलरमध्ये खराब बनवलेल्या कूलरसारखेच अपयशी मार्ग असतात; अयशस्वी होण्याची टाइमलाइन भिन्न आहे, अपयश मोड नाही.

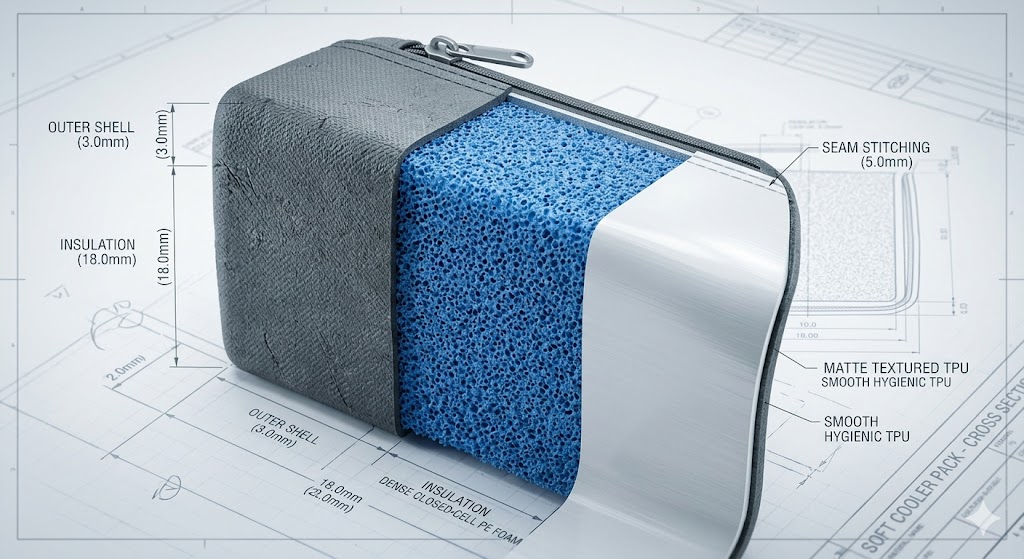

3D cross-section showing the internal structure of 840D TPU and dense closed-cell foam insulation in OEM soft coolers

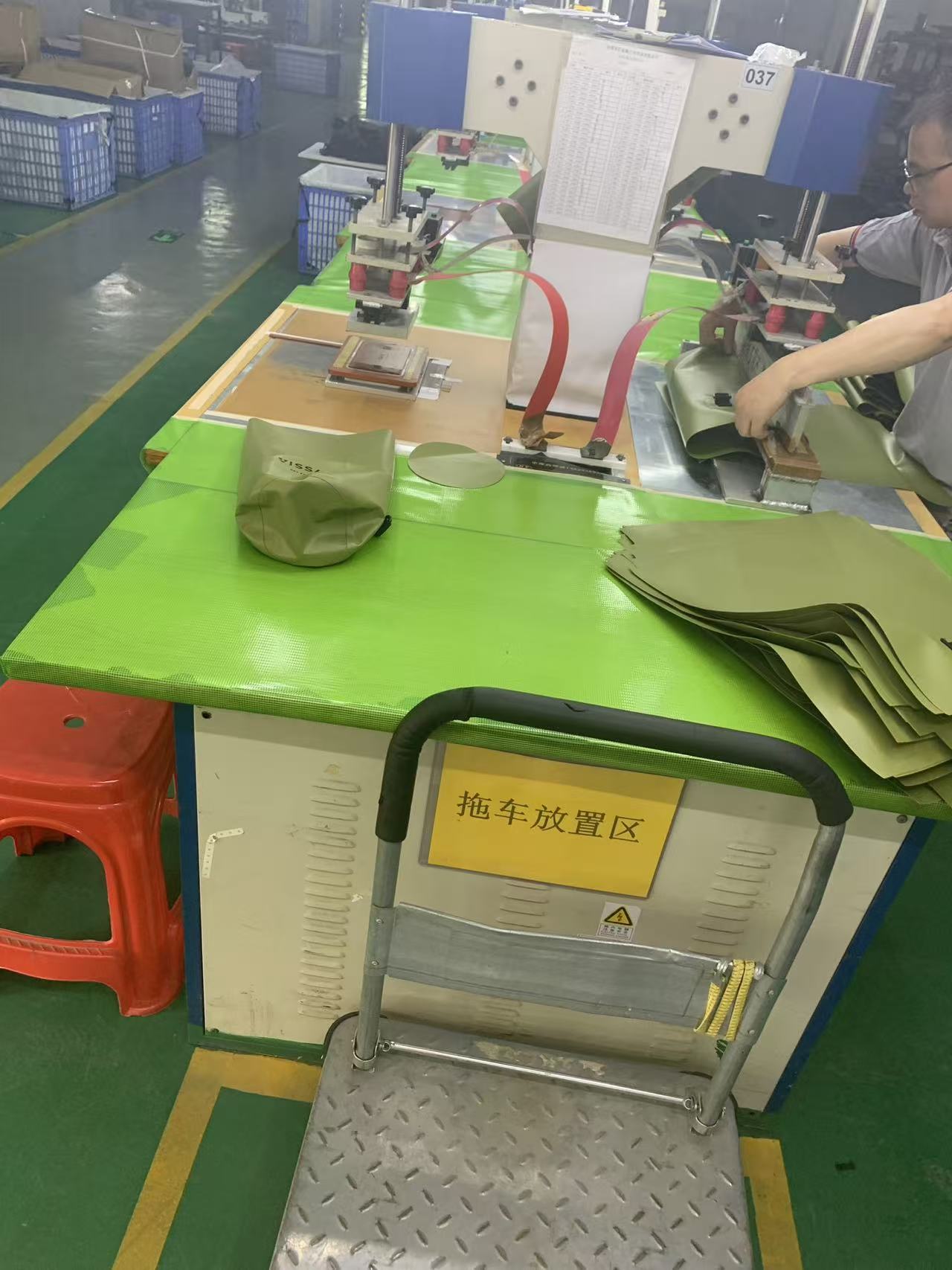

27.12 मेगाहर्ट्झवर आरएफ वेल्डिंग: हर्मेटिक सील प्रत्यक्षात कसे प्राप्त होते

रेडिओ फ्रिक्वेन्सी (RF) वेल्डिंग—ज्याला हाय-फ्रिक्वेंसी किंवा HF वेल्डिंग देखील म्हणतात—शिवणला एक विशिष्ट संरचनात्मक घटक म्हणून काढून टाकून शिवण समस्या सोडवते. जॉईन झोन थ्रेडने एकत्र ठेवलेल्या दोन पॅनेलऐवजी सतत सामग्री बनते.

प्रक्रिया पृष्ठभाग वहन ऐवजी अंतर्गत गरम करून कार्य करते. जेव्हा TPU सामग्री 27.12 MHz वर वैकल्पिक इलेक्ट्रोमॅग्नेटिक फील्डमध्ये ठेवली जाते - ISM वारंवारता बँड औद्योगिक साठी नियुक्तआरएफ वेल्डिंगउपकरणे-टीपीयूमधील ध्रुवीय रेणू फील्डच्या प्रत्येक दोलनाशी पुन्हा जुळण्याचा प्रयत्न करतात: प्रति सेकंद अंदाजे 27 दशलक्ष वेळा. या आण्विक हालचालीतील घर्षण वेल्ड झोनमध्ये संपूर्ण सामग्रीमध्ये समान रीतीने उष्णता निर्माण करते. एकाच वेळी लागू केलेल्या वायवीय दाबाखाली, दोन पॅनेलमधील इंटरफेसमधील सामग्री फ्यूजन तापमानापर्यंत पोहोचते आणि स्तर आण्विक स्तरावर विलीन होतात.

जेव्हा फील्ड काढून टाकले जाते आणि सामग्री सतत दबावाखाली थंड होते, तेव्हा दोन मूळ पॅनेलमधील इंटरफेस संरचनात्मकदृष्ट्या अदृश्य होतो. वेल्ड झोन सामग्रीचा एक तुकडा आहे. विध्वंसक पुल चाचणीमध्ये, वेल्ड लाइन स्वतःच मार्ग देण्यापूर्वी हा झोन सामान्यत: बेस फॅब्रिकमध्ये अयशस्वी होतो - वेल्ड हा कमकुवत बिंदू नाही.

विशेषत: कोल्ड चेन ऍप्लिकेशन्ससाठी, ही बांधकाम पद्धत एक हर्मेटिक इंटीरियर बेसिन आहे ज्यामध्ये प्रवेशाचे मार्ग नाहीत. सुईची छिद्रे नाहीत, टेपच्या कडा नाहीत, दुमडलेले शिवण चॅनेल नाहीत जिथे द्रव साचू शकतात. गुळगुळीत, सतत TPU आतील पृष्ठभाग वैद्यकीय दर्जाच्या जंतुनाशकांनी पुसले जाऊ शकते किंवा तडजोड केलेल्या शिवणात घुसण्याची चिंता न करता निर्जंतुक केले जाऊ शकते. कंडेन्सेशन, वितळलेले बर्फाचे पाणी आणि सांडलेले वैद्यकीय द्रव पृष्ठभागावर राहतात-ते इन्सुलेशन पोकळीमध्ये स्थलांतरित होत नाहीत. जैविक सुरक्षेच्या दाव्यासाठी हा संरचनात्मक आधार आहे, केवळ TPU ची भौतिक मालमत्ता नाही.

हेच बांधकाम तर्क हायड्रोस्टॅटिक कामगिरीच्या दाव्यावर लागू होते. RF वेल्डेड सॉफ्ट कूलर, योग्यरित्या तयार केलेले आणि चाचणी केलेले, कोणत्याही शिवण किंवा बंद बिंदूमधून सूक्ष्म-बबल उत्सर्जन न करता 1.0 बार अंतर्गत दाब धारण करते. ते 10-मीटर पाण्याच्या स्तंभाच्या हायड्रोस्टॅटिक दाबाशी संबंधित आहे - लॉजिस्टिक्स हाताळणीच्या भौतिक ताणांच्या पलीकडे - आणि हे पुष्टी करते की हर्मेटिक सील कोणत्याही शेवटच्या-मैलाच्या वितरण परिस्थितीपेक्षा जास्त मागणी असलेल्या परिस्थितीत धारण करते.

बंद-सेल फोम: थर्मल अभियांत्रिकी 48 ते 72-तास होल्ड टाइम्स मागे

एक हर्मेटिक बाह्य शेल सीम अपयश समस्या संबोधित करते. प्रतिकूल सभोवतालच्या परिस्थितीत 48 ते 72 तास नियंत्रित तापमान टिकवून ठेवण्यासाठी इन्सुलेशन लेयरला त्याचे काम सतत करणे आवश्यक आहे - याचा अर्थ ते ओले असतानाही त्याचे कार्य करत राहणे आवश्यक आहे.

ओपन-सेल फोममध्ये एकमेकांशी जोडलेली अंतर्गत रचना असते. जेव्हा आर्द्रता प्रवेश करते - संक्षेपण, किरकोळ लाइनर नुकसान किंवा वारंवार लोडिंग चक्रांच्या आर्द्र वातावरणातून - ते फोम मॅट्रिक्समधून पसरते आणि तिथेच राहते. ओले ओपन-सेल फोम वेगाने थर्मल प्रतिकार गमावतो; अडकलेल्या वायूचा इन्सुलेट प्रभाव पाण्याच्या थर्मल चालकतेने बदलला जातो. कोरड्या स्थितीतील बर्फ धारणा चाचणीवर रेट केलेल्या पिशवीसाठी, इन्सुलेशनने ओलावा शोषल्यानंतर फील्ड कामगिरी लक्षणीयरीत्या खराब होईल.

वैद्यकीय-श्रेणीचे सॉफ्ट कूलर उच्च-घनतेचे बंद-सेल फोम वापरतात—NBR (नायट्रिल ब्युटाडीन रबर) किंवा प्रीमियम उच्च-घनता EVA हे संबंधित ग्रेड आहेत—जेथे प्रत्येक गॅस बबल त्याच्या शेजाऱ्यांकडून पूर्णपणे बंद केला जातो. फोममधील संवहनाद्वारे उष्णता हस्तांतरण काढून टाकले जाते कारण पेशींमध्ये हवा किंवा द्रव हालचालीसाठी कोणताही मार्ग नाही. प्रत्येक सीलबंद सेलच्या गॅस फिलद्वारे प्रवाहकीय उष्णता हस्तांतरण कमी केले जाते. हे समतुल्य जाडीच्या ओपन-सेल पर्यायांपेक्षा मोजमापाने उच्च आर-मूल्ये तयार करते.

ओलावा वर्तन तितकेच महत्वाचे आहे. क्लोज्ड-सेल फोम हे भौतिक स्तरावर मूळतः जलरोधक आहे-सीलबंद सेल रचना शारीरिकरित्या प्रदर्शनाची पर्वा न करता पाणी शोषण्यास प्रतिबंध करते. 72-तासांच्या शिपमेंटमध्ये अंतर्गत कंडेन्सेशन अनुभवणाऱ्या बॅगमध्ये पहिल्या तासाप्रमाणेच 72 तासांच्या R-व्हॅल्यूमध्ये इन्सुलेशन असेल. ही सातत्य 72-तास तापमान धारण वैशिष्ट्ये महत्त्वाकांक्षी ऐवजी साध्य करण्यायोग्य आणि सत्यापित करण्यायोग्य बनवते.

विशिष्ट तपमान खिडक्या आवश्यक असलेल्या ऍप्लिकेशन्ससाठी-बायोलॉजिक्ससाठी 2°C ते 8°C, विशिष्ट फार्मास्युटिकल्ससाठी उप-शून्य-फोमची घनता, फोमची जाडी आणि फेज चेंज मटेरियल व्हॉल्यूम यांचे संयोजन विशिष्ट वातावरणीय परिस्थितींमध्ये परिभाषित श्रेणी राखण्यासाठी इंजिनिअर केले जाऊ शकते. हे एक विनिर्देश संभाषण आहे, निश्चित उत्पादन पॅरामीटर नाही; संबंधित व्हेरिएबल्स मॅन्युफॅक्चरिंग फ्रेमवर्कमध्ये ट्यून करण्यायोग्य आहेत.

स्ट्रक्चरल फायदा दुय्यम आहे परंतु वैद्यकीय अनुप्रयोगांसाठी विशेषत: लक्षात घेण्यासारखे आहे: उच्च-घनता बंद-सेल फोम नाजूक कुपी, काचेचे कंटेनर आणि प्रीफिल्ड सिरिंजसाठी कठोर बाह्य शेलची आवश्यकता नसताना अर्थपूर्ण प्रभाव संरक्षण प्रदान करते. फोम लोडवर वितरीत कुशनिंग म्हणून कार्य करतो, कोणत्याही एका संपर्क बिंदूवर शिखर प्रभाव शक्ती कमी करतो.

TPU मटेरिअल स्पेसिफिकेशन्स: FDA आणि REACH कंप्लायन्सला प्रत्यक्षात काय आवश्यक आहे

वैद्यकीय वाहतूक किंवा फूड-ग्रेड लॉजिस्टिक्समध्ये वापरल्या जाणाऱ्या सॉफ्ट कूलरसाठी, पेलोडशी प्रत्यक्ष किंवा अप्रत्यक्ष संपर्कात असलेल्या सामग्रीला परिभाषित नियामक मानकांची पूर्तता करणे आवश्यक आहे-केवळ सर्वात स्पष्ट समस्याप्रधान पदार्थ टाळणे आवश्यक नाही, परंतु विशिष्ट अनुप्रयोगासाठी दस्तऐवजीकरण केलेले पालन करणे आवश्यक आहे.

मेडिकल-ग्रेड सॉफ्ट कूलरमधील बाह्य शेल आणि अंतर्गत लाइनर या दोन्हीसाठी संबंधित सामग्री 840-डेनियर TPU-कोटेड नायलॉन आहे. पीव्हीसी हा वारसा पर्याय आहे आणि अर्थपूर्णपणे स्वस्त आहे; ही उत्पादने ज्या नियामक वातावरणात चालतात त्याच्याशी ते अधिकाधिक विसंगत आहे. PVC प्लास्टिसायझर्स-विशेषतः phthalate-आधारित-कॅलिफोर्निया प्रस्ताव 65 आणि EU REACH नियमांनुसार प्रतिबंधित आहेत. कमी तापमानात PVC देखील ठिसूळ बनते, ज्यामुळे कोरड्या बर्फाचा वापर करणाऱ्या किंवा उप-शून्य कार्गो वातावरणात पोहोचणाऱ्या कोल्ड चेन ऍप्लिकेशन्समध्ये भौतिक अखंडतेचा धोका निर्माण होतो.

TPU दोन्ही समस्या टाळते. हे -30°C पर्यंत लवचिकता राखते, जे कोल्ड चेन तापमान आवश्यकतांची संपूर्ण श्रेणी कव्हर करते. हे बीपीए-फ्री आणि पीएफएएस-फ्री फॉर्म्युलेशनशी सुसंगत आहे आणि फूड-ग्रेड टीपीयू ग्रेड थेट अन्न संपर्कासाठी FDA अनुपालन करतात. इंटीरियर लाइनरसाठी विशेषत: बर्फ, बर्फ पॅक आणि संभाव्य पेलोडशी संपर्क साधणारी पृष्ठभाग-FDA-अनुरूप, BPA-मुक्त, प्रतिजैविक TPU हे वैद्यकीय आणि अन्न-दर्जाच्या लॉजिस्टिक आवश्यकता पूर्ण करणारे साहित्य तपशील आहे.

TPU चे रासायनिक प्रतिरोधक प्रोफाइल वैद्यकीय अनुप्रयोगांमध्ये देखील संबंधित आहे: ते अल्कोहोल-आधारित सोल्यूशन्ससह, जे कालांतराने कमी लाइनर सामग्री खराब करेल, वापर दरम्यान नसबंदीसाठी वापरल्या जाणाऱ्या एकाग्र जंतुनाशकांवर अवलंबून असते. पृष्ठभाग खराब न करता शिपमेंट दरम्यान आक्रमकपणे पुसून टाकले जाऊ शकणारे लाइनर केवळ प्रारंभिक तैनातीऐवजी वास्तववादी उत्पादन सेवा जीवनात त्याचे स्वच्छता गुणधर्म राखते.

वैद्यकीय कोल्ड चेन ऍप्लिकेशन्ससाठी OEM भागीदाराचे मूल्यमापन करताना, संबंधित दस्तऐवजांमध्ये अंतर्गत लाइनर सामग्रीसाठी FDA अनुपालन प्रमाणपत्रे, प्रतिबंधित पदार्थांच्या अनुपस्थितीची पुष्टी करणारे रीच चाचणी अहवाल आणि उत्पादन बॅचसाठी विशिष्ट BPA/PFAS-मुक्त साहित्य घोषणांचा समावेश होतो—केवळ पुरवठादाराच्या सामान्य सामग्री लाइनचा समावेश नाही. हे दस्तऐवज मानक सामग्री ऑनबोर्डिंगचा भाग म्हणून विनंतीनुसार उपलब्ध असले पाहिजेत, विशिष्ट ऑडिट चौकशीला प्रतिसाद म्हणून एकत्र केले जाऊ नयेत.

वैद्यकीय कोल्ड चेन ऍप्लिकेशन्ससाठी OEM भागीदार निवडणे

अस्सल वैद्यकीय-श्रेणीच्या सॉफ्ट कूलरसाठी अभियांत्रिकी आवश्यकता—RF वेल्डेड हर्मेटिक बांधकाम, बंद-सेल फोम इन्सुलेशन, FDA-अनुरूप TPU लाइनर—चांगल्या-परिभाषित आहेत. वैद्यकीय आणि फूड-ग्रेड लॉजिस्टिक ॲप्लिकेशन्सची मागणी असलेल्या प्रक्रिया शिस्त आणि दस्तऐवजीकरण पायाभूत सुविधांसह विशिष्ट उत्पादन भागीदार त्या आवश्यकतांची अंमलबजावणी करतो की नाही हे बदलते.

ऑडिटचे प्रश्न महत्त्वाचे आहेत: सुविधा दबाव-चाचणी सीम प्रति-युनिट किंवा बॅच सॅम्पलिंगद्वारे-आणि कोणत्या बार रेटिंगनुसार? ते तुमच्या उत्पादनात जाणाऱ्या विशिष्ट आतील लाइनर सामग्रीसाठी FDA अनुपालन दस्तऐवज देऊ शकतात, केवळ त्यांच्या सामान्य सामग्री श्रेणीसाठी नाही? क्लोज्ड-सेल फोम कसा मिळवला जातो आणि येणाऱ्या सामग्रीच्या बॅचवर घनता प्रमाणित केली जाते? RF वेल्डिंग पॅरामीटर संच प्रत्येक सामग्रीच्या तपशीलासाठी दस्तऐवजीकरण केलेला आहे का आणि उत्पादनाच्या प्रमाणात अनुपालन कसे सत्यापित केले जाते?

या ऍप्लिकेशन स्पेसमध्ये वास्तविक क्षमता असलेला निर्माता या प्रश्नांची उत्तरे ऑपरेशनल तपशीलवार देईल. वास्तविक लॉजिस्टिक परिस्थितीत 72-तास तपमान राखून ठेवण्यामागील अभियांत्रिकी विशिष्ट, पडताळणी करण्यायोग्य आणि वर्णन करणे विशेषतः कठीण नाही - ज्याचा अर्थ अस्पष्ट उत्तरे स्वतःमध्ये अर्थपूर्ण माहिती आहेत.

वारंवार विचारले जाणारे प्रश्न

मेडिकल सॉफ्ट कूलरमध्ये स्टिचिंगवर आरएफ वेल्डिंगचा मुख्य फायदा काय आहे?

आरएफ वेल्डिंग टीपीयू पॅनेलला आण्विक स्तरावर फ्यूज करते, सुईच्या छिद्रांशिवाय, सीम टेपशिवाय आणि ओलावा किंवा दूषित होण्यासाठी प्रवेशाचे मार्ग नसलेले सतत हर्मेटिक इंटीरियर तयार करते. वैद्यकीय आणि फूड-ग्रेड ऍप्लिकेशन्ससाठी, हे थर्मल ब्रिजिंग दोन्ही काढून टाकते ज्यामुळे बर्फाची धारणा कमी होते आणि जेव्हा ओलावा शिवलेल्या पिशवीच्या इन्सुलेशन पोकळीत घुसतो तेव्हा जैविक दूषित होण्याचा धोका निर्माण होतो. आरएफ वेल्डेड कूलरची अंतर्गत पृष्ठभाग पूर्णपणे निर्जंतुक केली जाऊ शकते; शिलाई केलेल्या कूलरची इन्सुलेशन पोकळी करू शकत नाही.

बंद-सेल फोम कूलर विश्वसनीयरित्या 72 तास तापमान राखू शकतात?

योग्य परिस्थितीत, होय—परंतु त्या अटी काय आहेत याबद्दल तपशील अचूक असणे आवश्यक आहे. उच्च घनता बंद-सेल फोम, RF वेल्डेड हर्मेटिक शेल आणि एअरटाइट क्लोजरसह एकत्रितपणे, त्याचे रेट केलेले R-व्हॅल्यू सतत राखते कारण फोम आर्द्रता शोषत नाही ज्यामुळे त्याचा थर्मल प्रतिकार कमी होईल. वास्तविक होल्ड वेळ सभोवतालचे तापमान, पेलोड वस्तुमान, फेज चेंज मटेरियल व्हॉल्यूम आणि बॅग किती वेळा उघडली यावर अवलंबून असते. बायोलॉजिक्ससाठी विशिष्ट तापमान खिडक्यांसाठी - 2°C ते 8°C, उदाहरणार्थ-हे व्हेरिएबल्सचे मॉडेलिंग केले जाऊ शकते आणि एक सत्यापित कार्यप्रदर्शन तपशील तयार करण्यासाठी परिभाषित सभोवतालच्या परिस्थितींनुसार चाचणी केली जाऊ शकते.

TPU सॉफ्ट कूलर जीवशास्त्र आणि लसींच्या वाहतुकीसाठी अनुकूल आहेत का?

फूड-ग्रेड, FDA-अनुपालक TPU फॉर्म्युलेशन जैविक आणि लस वाहतूक अनुप्रयोगांसाठी आवश्यक सामग्रीची पूर्तता करतात. संबंधित तपशील बीपीए-मुक्त, पीएफएएस-मुक्त आणि अन्न संपर्कासाठी एफडीए-अनुरूप आहेत—जे वैद्यकीय अनुप्रयोगांसाठी संबंधित आधाररेखा मानक आहेत. इंटिरिअर लाइनर देखील वापर दरम्यान नसबंदीसाठी वापरल्या जाणाऱ्या जंतुनाशकांना रासायनिकदृष्ट्या प्रतिरोधक असणे आवश्यक आहे. अनुपालन दस्तऐवजीकरण तुमच्या उत्पादनामध्ये वापरलेल्या लाइनर सामग्री आणि उत्पादन बॅचसाठी विशिष्ट असावे, पुरवठादाराकडून सामान्य क्षमतेचा दावा नाही.
